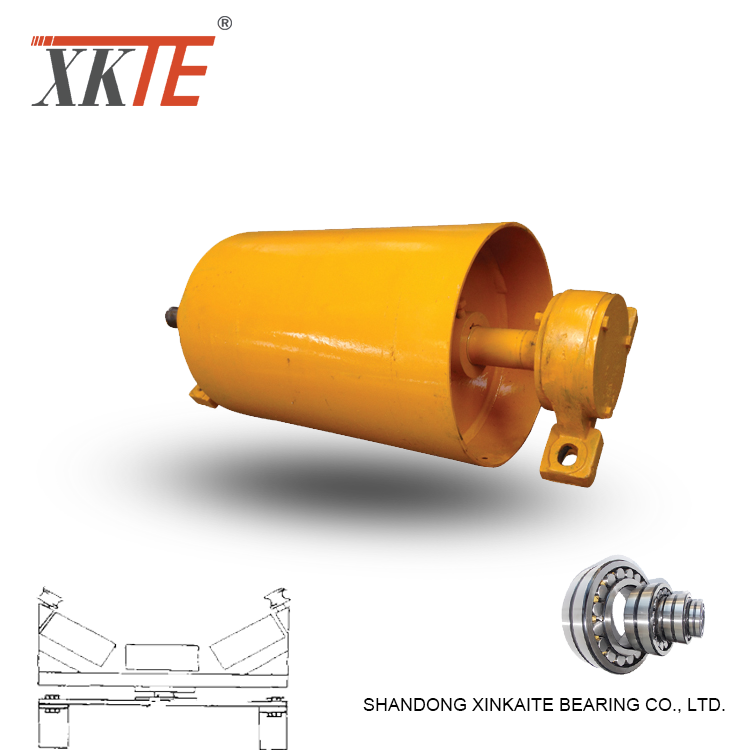

Mining Bulk Conveyor Drum Pulley Components

Trommelrollen worden gebruikt op bandtransporteurs om de richting van de riem in een transportsysteem te ondersteunen en te veranderen . om de riem aan te drijven en om de riem aan te spannen. Katrollen bestaan ​​uit verschillende componenten, waaronder de schaal, eindschijf, achterblijvende onderdelen, naaf, as, vergrendelingselementen en lagers. De eindschijf en hub bevinden zich misschien op het werk. Het vergrendelsamenstel kan ook worden vervangen door een naaf en een bus op onderste spanningspoelies. De schaal wordt in sommige delen van de wereld ook wel rand genoemd. Gebruik voor de aandrijfpoelies meestal sferische rollagers, die even goed bestand zijn tegen hoge belastingen en compensatie van uitlijnfouten en asafwijkingen toelaten.

1. Drum of Shell :

De trommel is het gedeelte van de poelie dat in direct contact staat met de riem. De schaal is vervaardigd uit een gerold staalplaat of uit holle stalen buizen.

Membraanplaten : Het diafragma of de eindplaten van een schijf zijn ronde schijven die zijn vervaardigd uit dikke staalplaat en die aan elk uiteinde in de schaal zijn gelast om de trommel te versterken.

De eindplaten zijn in hun midden geboord om de poelie-as en de naven voor de poelie-vergrendelingselementen op te nemen.

As : De as is ontworpen om alle uitgeoefende krachten van de riem en / of de aandrijfeenheid te accommoderen, met minimale doorbuiging. De as is geplaatst en vergrendeld aan de naven van de eindschijven door middel van een grendelelementen. De as en dus de poelie-assen zijn vaak getrapt.

Vergrendelelementen : dit zijn hoog-precisie gefabriceerde artikelen die over de schacht en in de poeliehubs worden aangebracht. De vergrendelingselementen bevestigen de poelie via de eindplaten stevig op de as.

Naven : de naven zijn gefabriceerde en machinaal bewerkte behuizingen die in de eindplaten zijn gelast.

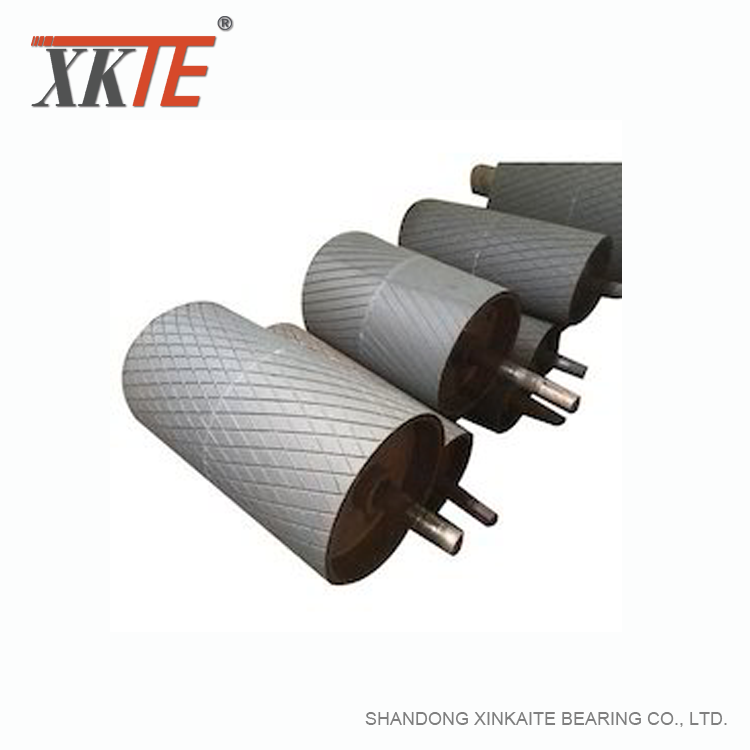

Achterblijven : het is soms noodzakelijk of wenselijk om de wrijving tussen de transportband en de poelie te verbeteren om het koppel dat kan worden overgedragen via een aandrijfpoelie te verbeteren. Verbeterde tractie over een katrol helpt ook bij het trainen van de riem. In dergelijke gevallen zijn katroltrommeloppervlakken 'achterblijvend' of bedekt met een met rubber bekleed materiaal.

Lager: Lagers voor transportpoelies zijn over het algemeen bollagers, gekozen omwille van hun radiale en axiale belasting ondersteunende eigenschappen. De lagers zijn zelfrichtend ten opzichte van hun loopbanen, wat betekent dat de lagers ten opzichte van de as- en plunjerblokken in zekere mate kunnen worden 'uitgelijnd'. In de praktijk betekent dit dat het buigen van de schacht onder belaste omstandigheden evenals een kleine verkeerde uitlijning van de poelie-ondersteuningsconstructie kan worden ondergebracht door het lager.

Andere hoofdproducten voor transportbandpoelie:

Sferisch rollager
Serie 22200 .., 22300 .., 23000 .., 23100 .., 23200 .., 23900 .. 24000 .., 24100 .., M / MB / CA / CC / W33

zelfinstellend kogellager

TOEPASSING:
Sferische rollagers en zelfrichtende kogellagers zijn verkrijgbaar met zware rollen en kooien die geschikt zijn voor extreme toepassingen, zoals trillingsschermen. Mijnbouw transportband machine en mijnbouw transportband katrol. Buigpoelie, aandrijfpoelie , koprol , snubpoelie , staartpoelie, opwikkelrolley enz. In dit soort agressieve operationele omgeving is het bollagers het enige type dat een acceptabele levensduur levert. hebben over het algemeen een langere levensduur dan andere lagers.

Special: XKTE - kogellagers en wentellagers in Conve yor Technology

XKTE is de specialist in wentellagertechnologie voor de mechanische toepassing van ononderbroken transportbanden.

Of het nu bulktransport of transportband voor algemene lading is, wij hebben de juiste oplossingen voor uw vereisten. Applicatie-geoptimaliseerde wentellagers van XKTE beheersen alle uitdagingen: sterk verschillende temperaturen, vocht, stof, vuil, evenals vermindering van ruis en trillingen.

Over ons:

Shandong Xinkaite Bearing Co., Ltd. is een professionele fabrikant van transportbandrollagers, gespecialiseerd in de productie van lagers voor de bulkmaterieeloverslagindustrie en voor het leveren van alle soorten componenten voor transportbandloos draaien. onze lagers worden gebruikt in meerdere toepassingen, waaronder: mijnmachines, draagrollen en omgekeerde rollen en trommelkatrol. Onze fabriek is gevestigd in Yandian van Liaocheng op het vasteland van China, beslaat een oppervlakte van 18.000 vierkante meter, geregistreerde handelsmerken "XKTE".

En er zijn vele vaste partners op lange termijn van ons binnen de gebieden gecentreerd door de industrie van de rol van de transportbandrol. Omdat ons bedrijf geleidelijk groeit, van ruw tot druk, hebben we een one-stop productielijn opgezet, met 50000 stuks per dag geproduceerd op onze geautomatiseerde productielijnen. alle producten worden vervaardigd volgens de GB-normen of in overeenstemming met uw specifieke vereisten.

Onze service:

1. Volumeproductie en grote voorraden, stabiele kwaliteit

2. OEM wordt ondersteund

3. Kleine bestelling accepteren

4. Verschillende merken

5. Breed scala van toepassingen

6. Snelle levering

7. Ons bedrijf dringt aan op de "eerste kwaliteit, krediet eerst" bedrijfsideeën en onze productspecificatie is goed gefundeerd. We hebben een goede reputatie op de internationale markt door onze perfecte service en voldoende aanbod.

Product Categorie : Transportcomponenten > Conveyor Pulley Components
