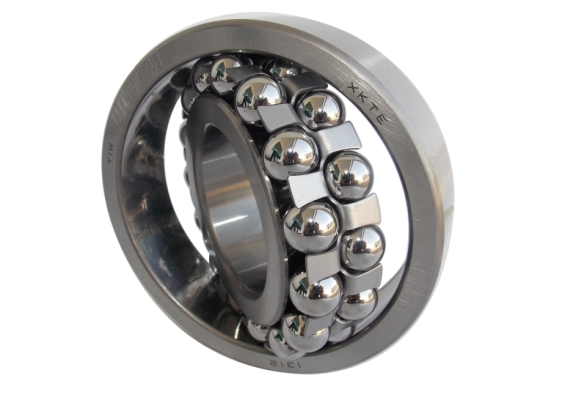

Zelfinstellend kogellager

S elf-aligning kogellagers Inclusief twee rijen ballen,   de kooi,   de binnenste ring en de buitenste ring met een gemeenschappelijke concave bolvormige loopring.   S elf-richtkogellager heeft een bol loopvlak in de buitenste ring en een dubbele loopring in de binnenste ring. Deze eigenschap geeft de lagers hun zelfrichtende eigenschap, waardoor een hoekige uitlijning van de as ten opzichte van de behuizing mogelijk is. Kogellagers zijn daarom in het bijzonder geschikt voor toepassingen waarbij een verkeerde uitlijning kan optreden als gevolg van fouten in de montage of van de afbuiging van de as.   Dubbele rij zelfinstellende kogellagers worden voornamelijk gebruikt om radiale belastingen en lichte axiale belastingen te dragen, maar kunnen geen zuivere axiale belastingen dragen .

Voorzien zijn van:

Hoofdzakelijk draag radiale lading, en kan kleinere aslading dragen. Axis (schaal) axiale verplaatsingslimiet in de vrije ruimte grenzen, de hartslag wordt automatisch aangepast, normaal werk laat de binnenste en buitenste relatief kleine kantelvoorwaarden toe, geschikt voor het lagergat kan de concentriciteit niet strikt verzekeren. Zelfuitlijnende kogellagers zijn bijgevolg zelfuitlijnend en ongevoelig voor asafwijkingen en hoekafwijkingen van de as ten opzichte van de behuizing. Het is met name geschikt voor toepassingen waarbij aanzienlijke asafwijkingen of scheefloop te verwachten zijn.

Zelfrichtende kogellagers hebben een gemeenschappelijke bolvormige loopring in de buitenste ring. Deze eigenschap maakt een hoekige uitlijning van de as ten opzichte van de behuizing mogelijk. Daarom worden zelfrichtende kogellagers in het bijzonder gebruikt in het geval van lagers waar een verkeerde uitlijning kan optreden als gevolg van fouten bij de montage of bij het buigen van de as.

Soorten:

Vasthouders zijn hoofdzakelijk gemaakt van staalplaat, kunsthars, nylon enz. Het kenmerk ervan is het sferische oppervlak van de buitenring en wordt automatisch aangepast, zodat het de afwijking kan compenseren die wordt veroorzaakt door een verschillende axiale hoek.

Nylon kooi ATN Zelfinstellend kogellager

IJzeren kooi Zelfinstellend kogellager

Hoofdtoepassing

Bezit aan zijn specifieke structuur, kan de zelfuitlijnende kogellagers worden gebruikt in een bepaald relatief veld en een aantal algemene lijnen. Bijvoorbeeld, zelfinstellende kogellager is van toepassing om zware belasting en impactbelasting te dragen . Mijnmachine, haven hijstoestel, havenoverdrachtsapparatuur .

Professionele massaproductie voor transportband, met meer dan 10 jaar ervaring met transportbanden , kunnen wij u helpen bij het selecteren van de juiste lagers voor uw systeem.   Welkom om onze fabriek te bezoeken. Als u vragen heeft, neem dan rechtstreeks contact met ons op.
